Geograma digitaliza fábricas con escáner láser 3D para proyectar reformas o ampliaciones sin detener la producción

Una fábrica cambia constantemente: se amplía un almacén, se alarga una línea, se instala una máquina más productiva… pero sus planos casi nunca están al día. Cuando no existe documentación fiable de la instalación, un proyecto puede acabar con una máquina que choca contra una tubería o una viga, con los costosos procesos de reparación que eso conlleva. La empresa alavesa Geograma, especialista en inteligencia geográfica con más de 25 años de trayectoria y parte del grupo NavPro, ha puesto en marcha “un servicio puntero” que resuelve ese problema de raíz: digitaliza las instalaciones industriales con escáner láser 3D y construye un modelo geométrico fiable del estado real de la planta.

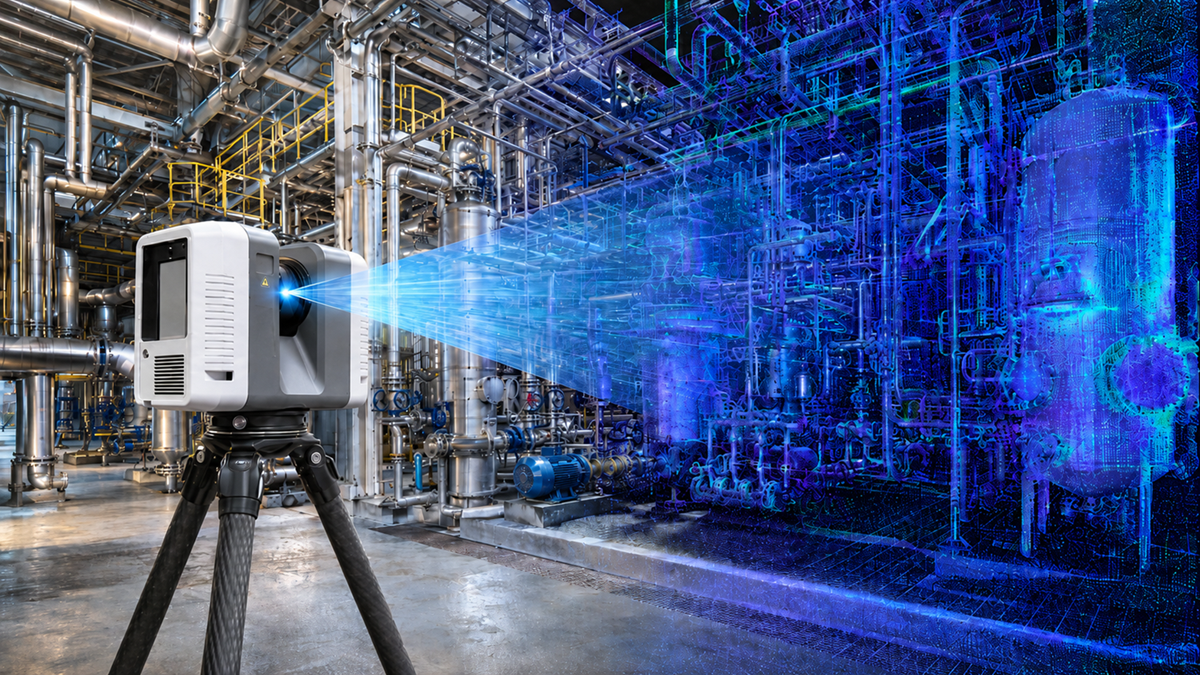

El servicio combina escáner láser 3D estático —con equipos de primer nivel como el Leica RTC360 y BLK360— para trabajos que exigen exactitud milimétrica (1–3 mm), y captura dinámica cuando prima la agilidad en grandes espacios (1–3 cm). “La medición es sin contacto y sin detener la actividad de la planta: un recinto completo se digitaliza habitualmente en unas 24 horas, eliminando los errores de las mediciones manuales y las repetidas visitas a campo”, explica Sergio Jorrín, CEO de Geograma.

A diferencia de la metodología BIM propia de la edificación, Geograma construye un modelo 3D funcional, preciso y referenciado internamente, orientado a quien realmente lo usa: el jefe de planta, el departamento de innovación o la ingeniería. “Lo esencial es que cada máquina quede posicionada milimétricamente respecto a las demás, permitiendo diseñar reformas, analizar interferencias y comprobar tolerancias desde la oficina a golpe de clic”, afirma Jorrín.

Según explica el CEO, “gracias a la medición mediante láser escáner 3D, se dispone de un modelo fotorrealista, al más puro estilo Google Maps, pero con la gran diferencia de que, aparte de poder visualizar las imágenes 360 de la captura, se puede tanto obtener mediciones como proyectar modelos 3D en las propias imágenes”.

Toda la información es integrable en la plataforma web GeoCassini, que permite consultar el modelo 3D, la nube de puntos navegables e imágenes 360º desde el propio navegador, tanto en un ordenador como en dispositivos móviles y tablets, lo que permite disponer de la información de la planta en cualquier momento. Dispone de un árbol de activos, fichas técnicas y mediciones vinculadas a cada elemento real.

Geograma subraya que su papel es prescribir, capturar, integrar y operar el dato geométrico: “la ingeniería y la decisión siguen siendo del cliente. Las ingenierías y consultoras industriales son nuestros clientes, nunca nuestros competidores”, incide Jorrín.

Caso real: tres plantas papeleras digitalizadas sin parar

Uno de los proyectos que ilustra el potencial del servicio es el desarrollado para Orloga S.A., empresa de ingeniería del sector papelero que necesitaba información geométrica precisa y actualizada de áreas críticas en varias plantas en Lleida, Burgos y Tudela para planificar una serie de actualizaciones, diseñar nuevas instalaciones y detectar interferencias, en entornos de alta densidad de elementos y sin poder detener la producción.

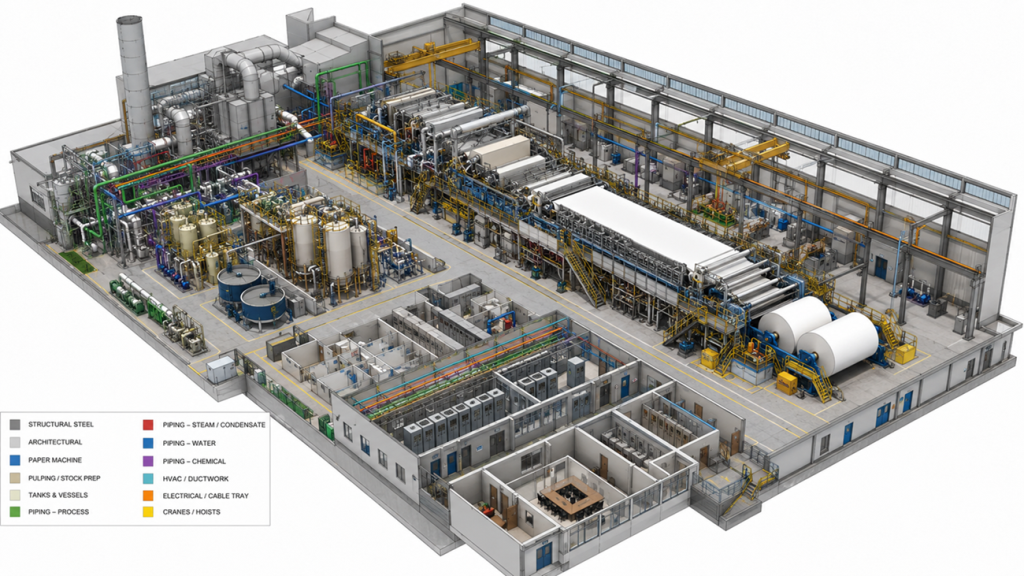

Geograma resolvió el reto con escaneado láser 3D de alta precisión, entregando nubes de puntos y un modelado 3D completo en STEP, con interoperabilidad directa con las herramientas de ingeniería del cliente. En total se capturaron más de 3.600 m² a lo largo de casi 300 escaneos en las tres plantas. Según Pablo Amunarriz, CEO de Orloga S.A., la colaboración les permitió disponer de una representación digital precisa y fiable de sus instalaciones, fundamental para planificar intervenciones con garantías y minimizando el impacto en la operativa diaria.

En el paradigma de la Industria 4.0, el dato —también el geográfico y espacial— es el protagonista. Con este servicio, Geograma aporta a las empresas industriales vascas una capa de dato fiable sobre la que operar, mantener activos, planificar inversiones y controlar la calidad de fabricación, reforzando la digitalización y la competitividad del tejido industrial de Euskadi.
